四路復合視頻延長器
【M-QVB】
*內置品牌ESD器件，能夠有效保護端口
*支持視頻格式：NTSC, PAL, SECAM
*成本低、布線靈活、移動方便
*無源要求、全天侯連續工作，性能穩定可靠
*音頻矩陣切換器，音頻分配器，音頻分配放大器，助推器，音響，麥克風，家 庭影院，DVD光盤，錄像機，攝像機，混音器，和其他商業或消費者模擬設備
*復合視頻傳輸距離可達350米
產品介紹
四路復合視頻延長器MB-QVB是一款混合視頻信號雙絞線延長設備，該設備具有高保真還原圖像色彩能力，支持NTSC, PAL, SECAM等視頻格式，傳輸距離可達670米,可應用于課堂視頻，商業和家庭視頻系統，醫院視頻培訓，視頻會議，講臺上演示系統等等。
該設備采用MYBOX特有的平衡均衡特性阻抗轉化傳輸技術，具有強的抗干擾、EMI能力。能夠有效解決由于視頻傳輸線過長或地電位差環路電流等原因造成的顯示設備顯示顏色失真，消除圖象文字發虛、重影、拖尾等現象，該產品適用于各種不同距離的延長應用領域。
產品特點
※采用平衡均衡傳輸方式，抗共模干擾能力強
※內置品牌ESD器件，能夠有效保護端口
※支持視頻格式：NTSC, PAL, SECAM
※成本低、布線靈活、移動方便
※無源要求、全天侯連續工作，性能穩定可靠
※音頻矩陣切換器，音頻分配器，音頻分配放大器，助推器，音響，麥克風，家 庭影院，DVD光盤，錄像機，攝像機，混音器，和其他商業或消費者模擬設備。
※復合視頻傳輸距離可達350米
功能參數
|
功能描述 |
四路復合視頻傳輸器 |
|
適用范圍
|
DVD播放機，有線電視機頂盒，視頻分配放大器，安全攝像機，數字視頻錄像機和其他復合視頻設備。 |
|
帶寬 |
0-6M HZ |
|
信號峰值 |
1.1Vp-p |
|
輸入輸出阻抗 |
75歐 @ 1 MHz |
|
每對雙絞線插入損耗 |
小于2dB |
|
回波損耗 |
大于15dB |
|
共態抑制比 |
大于40dB |
|
傳輸距離 |
350米 |
|
信號結構 |
視頻1: Pins 1 (R) & 2(T) 視頻2. Pins 3 (R) & 6 (T) 視頻3: Pins 4 (R) & 5 (T) 視頻4: Pins 7 (R) & 8 (T) |
|
標準雙絞線特性 |
特性阻抗：100 歐 分布電容 20 pf/ft 衰減：6.6 dB/305m @1 MHz |
|
接口特性 |
4個RCA母頭:黃 1個RJ45網口 |
|
適用溫度 |
工作溫度:0-55°C 貯存溫度：-20°- 85°C 濕度: 0-95% |
|
外殼材料 |
鋁合金 |
|
體積(包裝) |
155mm*80mm*30mm |
|
重量 （單位：1對） |
240g |

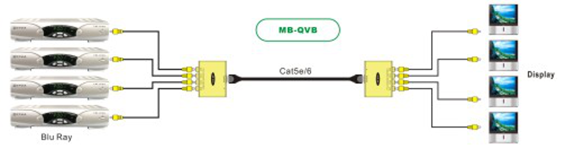

典型應用：
本產品詳細資料屬深圳市邁貝科技有限公司版權，若參數與出廠時有變化，恕不另行通知，以出廠規格為準!
