4K+獨立音頻HDMI傳輸器
【M-HK60】
1. 通過網線長距離地傳輸HDMI視頻和音頻信號，1080P最長可達60米，4K*2K@60Hz最長可達50米；
2. 高清視頻信號分辨率最高可達到4K*2K@60Hz，支持YUV4:4:4，傳輸速率達 18Gbps；
3. 采用專用格式來壓縮和解壓視頻，有效提高傳輸效率，保證播放的流暢性；
4. 兼容HDMI 2.0標準；
5. 支持紅外傳輸功能；
6. 支持本地輸出；
7. 支持獨立音頻輸出（光纖音頻、3.5音頻）；
8. 能夠自動識別和配置各種顯示模式；
9. 內置自動均衡系統，畫面流暢，清晰，穩定；
10. 內置ESD靜電保護電路，全方位保護系統安全；
11. 安裝簡單方便，即插即用，無需設置
一、產品簡介
這款4K-HDMI延長器能將藍光DVD、播放器、PC等設備通過Cat5e/6網線（建議使用六類網線）傳輸，最高支持分辨率4K*2K@60Hz，傳輸距離最遠可達50米，1080P傳輸距離最遠可達60米，支持本地輸出，支持紅外傳輸，支持獨立音頻輸出。本產品穩定，安裝簡單，是一款實用性很高的延長器，可以用在重大的工程項目、會議廳等場所。
二、主要特性
1. 通過網線長距離地傳輸HDMI視頻和音頻信號，1080P最長可達60米，4K*2K@60Hz最長可達50米；
2. 高清視頻信號分辨率最高可達到4K*2K@60Hz，支持YUV4:4:4，傳輸速率達 18Gbps；
3. 采用專用格式來壓縮和解壓視頻，有效提高傳輸效率，保證播放的流暢性；
4. 兼容HDMI 2.0標準；
5. 支持紅外傳輸功能；
6. 支持本地輸出；
7. 支持獨立音頻輸出（光纖音頻、3.5音頻）；
8. 能夠自動識別和配置各種顯示模式；
9. 內置自動均衡系統，畫面流暢，清晰，穩定；
10. 內置ESD靜電保護電路，全方位保護系統安全；
11. 安裝簡單方便，即插即用，無需設置

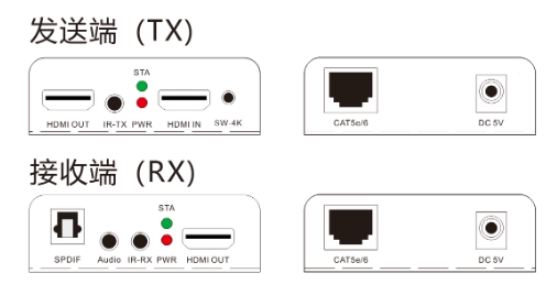

三、接口說明
|
端口名稱 |
功能描述 |
|
HDMI IN/OUT |
HDMI信號輸入/輸出 |
|
Cat5e/6 |
網絡接口 |
|
IR TX/RX |
紅外輸入/輸出 |
|
SPDIF |
光纖音頻接口 |
|
AUDIO |
3.5音頻接口 |
|
SW-4K |
切換4K信號 |
|
DC/5V |
電源適配器輸入 |
|
指示燈名稱 |
功能描述 |
|
PWR |
電源指示燈 |
|
STA |
系統狀態指示燈 |
四、技術參數
|
參數名稱 |
詳細說明 | |
|
視頻 |
支持協議 |
HDMI 2.0； HDCP 2.2 |
|
像素帶寬 |
600MHz，全數字 | |
|
接口帶寬 |
18Gbps | |
|
最大支持分辨率 |
3840×2160@60Hz（4K@60Hz） | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
音頻 |
接口 |
光纖音頻；3.5音頻 |
|
紅線 |
接口 |
|
|
信號方向 |
單向 | |
|
紅外線范圍 |
30-60KHz | |
|
網口 |
接口 |
標準RJ45接口 |
|
傳輸距離 |
Cat6，1080P:60米；4K@60Hz:50米 | |
|
其他 |
電源 |
DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
溫度 |
工作溫度: -5℃ ~ +70℃ | |
|
濕度 |
工作濕度: 5% ~ 90% | |
|
尺寸 |
95*73*26mm | |

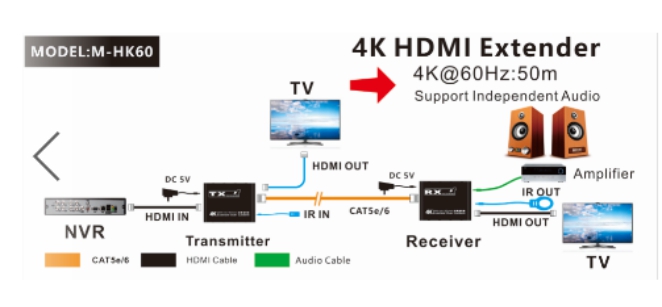

五、安裝步驟
1、將HDMI信號源接入HDMI延長器發送端；
2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等）；
3、使用超5類網線或6類網線（建議）連接發送端與接收端的網絡接口；
4、使用紅個發射線或接收線與IR IN或IR OUT接口相連；
5、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。
六、設備清單
1. HDMI延長器發送端x1臺
2. HDMI延長器接收端x1臺
3. 電源適配器 x2個
4. 紅外線 x 1對
5. 用戶手冊x 1本
