一、產品簡介

這款HDMI延長器用一根CAT 6E網線延長高清信號達50米，且能達到1080P，它不僅打破了HDMI線材傳輸長度的限制，也更加方便靈活，更為廣大顧客節約成本。

本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

二、主要特性

1、支持HDMI1.3

2、兼容HDCP 1.2協議

3、網線符合IEEE-568B標準

4、支持3D；支持POC/支持紅外傳輸功能（可選）；

5、支持視頻輸入:/1080p/1080i/720p/576p/576i/480p/480i @24/50/60fps

6、信號傳輸:一條cat 5e或者cat 6e線（推薦使用）替代HDMI線，接收器和發射器之間線纜最長可達50米

7、支持視頻輸出: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

8、支持音頻格式:支持無壓縮音頻雙聲道音頻傳輸，例如LPCM.

9、無信號損失

10、安裝簡單

注意：首次使用建議后長按2秒接收端EQ鍵；識別網線實際長度

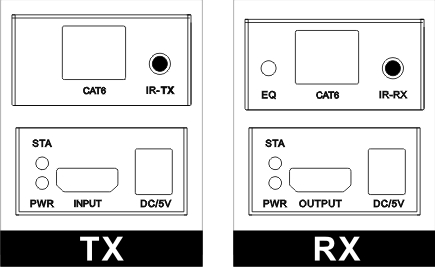

三、接口說明

四、技術參數

注意：

l 為了達到更好的圖像傳輸質量，請選擇CAT-6e網線。

l 低質量的網線，不能達到最好的視頻傳輸效果以及傳輸距離。

l 如果產品傳輸?shù)木嚯x不能達到50米，請先檢查網線的質量。

五、安裝步驟

1、將HDMI信號源接入HDMI延長器發送端

2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等）

3、使用超5類網線或超6類網線連接發送端與接收端的網絡接口

4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

六、設備清單

1. HDMI延長器發送端x1臺

2. HDMI延長器接收端x1臺

3. 電源適配器 x2個

4. 紅外線 x 1對 （可選）

5. 用戶手冊x 1本
