一、產品簡介

M-HF20延長器通過單根光纖長距離地傳輸高清視頻信號，支持KVM功能，能夠使用鍵盤鼠標

操作遠端設備；同時支持外接紅外遙控功能，能夠適應多種復雜的應用環境。該設備擁有卓

越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的HDMI

信號延長方式。

二、主要特性

l 通過光纖長距離地傳輸HDMI視頻和音頻信號，可達20公里；

l  高清視頻信號分辨率最高可達到1920*1080P@60Hz；

l 支持KVM功能，能夠使用鍵盤鼠標操作遠端設備

l  支持外接遠程紅外控制；

l  兼容HDMI 1.3標準；

l  符合HDCP 1.2標準 – 高帶寬數字內容保護技術；

l  能夠自動識別和配置各種顯示模式；

l  內置自動均衡系統，畫面流暢，清晰，穩定；

l  內置ESD靜電保護電路，全方位保護系統安全；

l  安裝簡單方便，即插即用，無需設置；

三、接口說明

四、技術參數

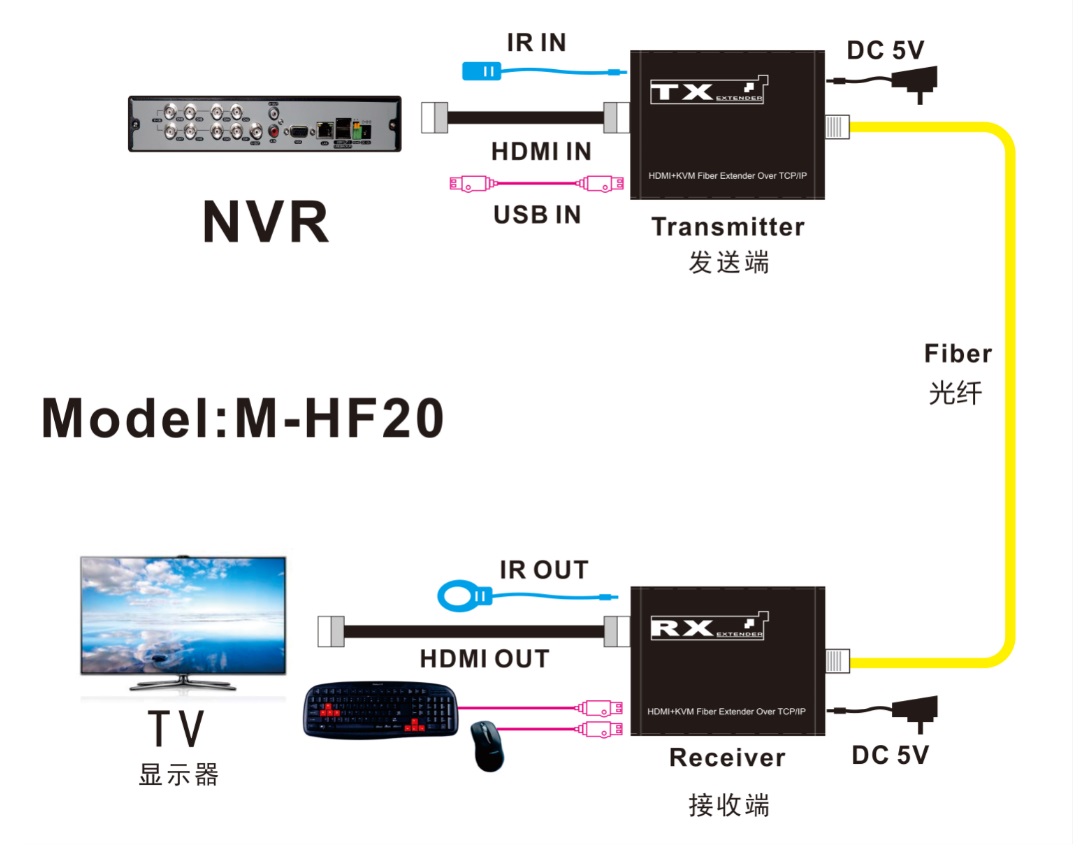

五、安裝步驟

1、將HDMI信號源接入HDMI延長器發送端；

2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等）；

3、使用單模光纖連接發送端與接收端的網絡接口；

4、使用紅個發射線或接收線與IR IN或IR OUT接口相連；

5、用USB數據線連接將發送端的鍵盤鼠標信號連接至電腦主機，USB鍵盤鼠標連接至接收端；

6、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

六、設備清單

1. HDMI延長器發送端x1臺

2. HDMI延長器接收端x1臺

3. USB線x1條

4. 紅外線 x 1對

5. 電源適配器 x2個

6. 用戶手冊x 1本
