200米VGA+KVM傳輸器
【M-V200U】

*通過網線長距離地傳輸VGA視頻和音頻信號，可達200米，自動識別，不需調節增益；
*高清視頻信號分辨率最高可達到1920*1080P@60Hz；
*支持通過交換機實現1發多收或多發多收應用；
*支持KVM功能，能夠使用鍵盤鼠標操作遠端設備；
*支持外嵌立體聲音頻輸入/輸出；
*支持本地端VGA輸出；
*能夠自動識別和配置各種顯示模式；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用，無需設置

產品詳細信息：

產品簡介

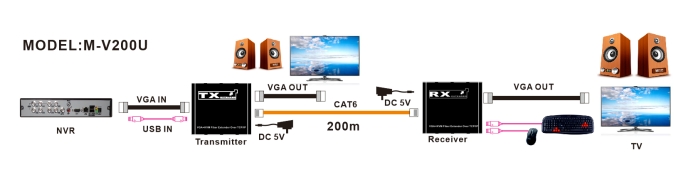

M-V200U延長器通過單根網線長距離地傳輸VGA高清視頻信號，支持KVM功能，能夠使用鍵盤鼠標操作遠端設備；同時支持獨立音頻輸入/輸出功能，能夠適應多種復雜的應用環境；支持交換機該設備實現一對多或者多進多出功能；擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的VGA信號網線傳輸器。

二、主要特性

l 通過網線長距離地傳輸VGA視頻和音頻信號，可達200米，自動識別，不需調節增益；

l 高清視頻信號分辨率最高可達到1920*1080P@60Hz；

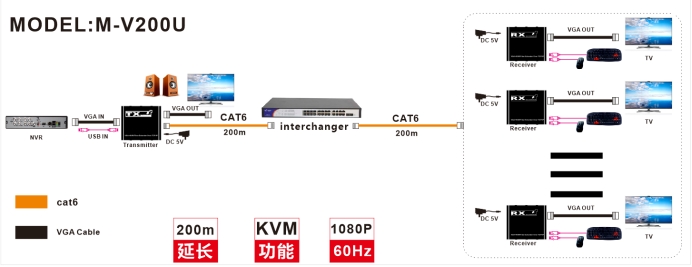

l 支持通過交換機實現1發多收或多發多收應用；

l 支持KVM功能，能夠使用鍵盤鼠標操作遠端設備；

l 支持外嵌立體聲音頻輸入/輸出；

l 支持本地端VGA輸出；

l 能夠自動識別和配置各種顯示模式；

l 內置自動均衡系統，畫面流暢，清晰，穩定；

l 內置ESD靜電保護電路，全方位保護系統安全；

l 安裝簡單方便，即插即用，無需設置

三、技術參數（多對多型號）

參數名稱		詳細說明
視頻	信號類型	VGA視頻信號
	像素帶寬	380MHz
	支持分辨率	640x480 60Hz/800x600 60Hz/1024x768 60Hz/ 1280x720 60Hz/1280x1024 60Hz/1360x768 60Hz/1920x1080 60Hz/1400x1050 60Hz/ 1440x1050 60Hz/1440x900 60Hz/1920x1200 60Hz/1920x1080 60Hz/1920x1080i 60Hz/ 1920x1080 50Hz/1920x1080i 50Hz
	阻抗	75Ω
音頻	接口	3.5mm立體聲音頻插座
音頻	信號類型	立體聲
鍵盤/鼠標	接口	電腦端：USB母座鍵盤鼠標端：USB母座
網口	接口	RJ45接口
網口	最大傳輸距離	最遠可達200M
其他	電源	DC 5V/1A
	最大功耗	MAX 5W
	溫度	工作溫度: -5℃ ~ +70℃
	濕度	工作濕度: 5% ~ 90%
	尺寸	12610228mm

*通道調整—低位通道1-15：按ID按鈕將通道從1切換到15

1.ID按鍵：單擊切換通道ID

2.通道由1/2/4/8組成15路ID；單擊ID按鍵切換1~15路

四、接口說明

端口名稱	功能描述
VGA IN/OUT	VGA信號輸入/輸出
KVM IN/OUT	KVM 信號輸入/輸出
接口	RJ45接口
ID（多對多）	通道切換按鍵
Audio IN/OUT	音頻信號輸入/輸出
DC/5V	電源適配器輸入
指示燈名稱	功能描述
P	電源指示燈
S	系統狀態指示燈（亮：工作正常，閃：通訊中）
1/2/4/8	對應通道ID提示（多對多專用）
