二路雙向卡儂音頻網線傳輸器
【M-XLRB】
*平衡非平衡切換傳輸方式，抗共模干擾能力強；
*采用特有的音頻擴頻隔離技術；
*廣播級Hi-Fi級地回路，抗共模干擾能力強；
*無需電源，全天候連續工作，性能穩定可靠；
一、產品簡介
M-XLRB卡儂音頻延長器是一款平衡與非平衡切換音頻信號雙絞線延長設備，該產品具有高保真隔離抗干擾能力，二路雙向音頻傳輸距離可達1000米。該產品可應用于游戲機高保真音頻設備，機頂盒，HI-FI家庭影院，大屏幕投影視頻會議，公共視頻廣播系統，遠程多媒體教育、教室醫療、軍事領域，平板視頻媒體廣告?zhèn)鬏斞菔尽?/SPAN>
二、主要特性
1.雙路卡儂MIC音頻雙絞線傳輸 2.采用可平衡與非平衡切換傳輸方式，抗共模干擾能力強 3.高保真立體音頻傳輸距離可達1000米 4.采用特有的音頻擴頻隔離技術 5.廣播級HI-FI級地回路、地環音頻隔離 6.無源要求、全天侯連續工作，性能穩定可靠 7.音頻矩陣切換器，音頻分配器，音頻分配放大器，助推器，音響，麥克風，家庭影院，DVD光盤，錄像機，攝像機，混音器和其他商業或消費者模擬設備 三、接口說明

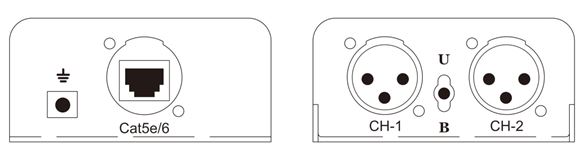

端口名稱 功能描述 Cat5e/6 網絡接口 CH-1 雙向1路卡儂頭接口 CH-2 雙向2路卡儂頭接口 B 平衡 U 非平衡 四、技術參數
功能描述 雙路卡儂（M-K02）立體高保真音頻傳輸器 適用范圍 高保真分配顯示，數字機頂盒， HI-FI家庭影院，大屏幕投影視頻會議， 公共視頻廣播系統，遠程多媒體教育、教室醫療、高保真平板視頻媒體廣告?zhèn)鬏斞菔?/SPAN> 帶寬 20Hz - 20KHz 輸入信號峰值 1.25Vp-p 輸入輸出阻抗 最小600 歐（信號源） 插入損耗 小于2dB 信號反射率 大于15dB 共模抑制比 大于60dB 傳輸距離 1000米 信號結果 音頻: Pins 1(R) & 2(T),Pins 7(R) & 8(T) 標準雙絞線特性 特性阻抗：100 歐 分布電容 20 pf/ft 衰減：6.6 dB/305m @1 MHz 接口特性 2個XLR卡儂接口 1個RJ45網口 適用溫度 工作溫度:0-55°C 貯存溫度：-20°- 85°C 濕度: 0-95% 外殼材料 鐵殼 體積(包裝) 185*132*85mm 重量 （單位：1對） 600g
五、連接示例
