1080P 20公里 SDI光纖傳輸器【M-SD100PRO】
*通過光纖長距離地傳輸3G/HD-SDI視頻和音頻信號可達20公里；
*支持本地環輸出，遠端支持二路同步輸出；
*可使用背扣電池供電；
*支持全數字無損傳輸，8通道嵌入式音頻視頻同步傳輸；
*支持 PAL/NTSC ；兼容性強，能夠自動識別和配置各種顯示模式；
*支持即插即用，支持熱插拔；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用，無需設置；
一、產品簡介
M-SD100光纖延長器通過單根光纖長距離地傳輸3G/HD- SDI高清視頻信號，支持8通道嵌入式音頻同步功能；能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的3G/HD- SDI信號延長方式
二、主要特性

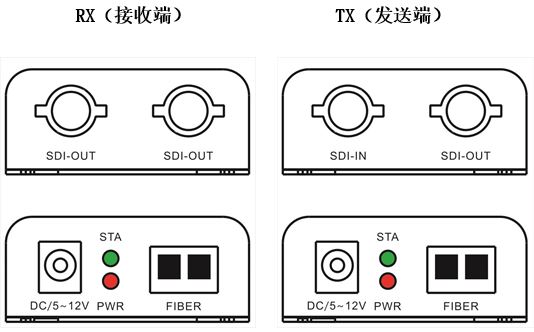

1.通過光纖長距離地傳輸3G/HD- SDI視頻和音頻信號，可達3-20公里（默認3公里） 2.高清視頻信號分辨率最高可達到1920*1080P@60Hz 3.可使用背扣電池供電，使用更方便 4.支持全數字無損傳輸，8通道嵌入式音頻視頻同步傳輸 5.支持本地環輸出；遠端支持二路同步輸出 6.支持 PAL/NTSC ；兼容性強，能夠自動識別和配置各種顯示模式 7.支持即插即用，支持熱插拔 8.內置自動均衡系統，畫面流暢，清晰，穩定 9.內置ESD靜電保護電路，全方位保護系統安全 10.安裝簡單方便，即插即用，無需設置 三、接口說明
端口名稱 功能描述 SDI IN/OUT SDI信號輸入/輸出 Fiber 光纖接口（LC） DC/5~12V 電源適配器輸入 指示燈名稱 功能描述 PWR 電源指示燈 STA 系統狀態指示燈（長亮：工作正常）
四、技術參數
|
參數名稱 |
詳細說明 | |
|
視頻 |
技術規格 |
SMPTE 標準 |
|
視頻比特率 |
最大3.2 GB/秒 | |
|
接口 |
BNC | |
|
輸入/輸出線纜規格 |
≤150m（Belden 1694A 電纜標準） | |
|
視頻輸入/輸出阻抗 |
75Ω | |
|
視頻輸入/輸出電壓 |
1Vpp,最?。?.5Vpp/最大：1.5Vpp | |
|
差分增益(10%~90% APL) |
<1% | |
|
SDI支持分辨率 |
625/25 PAL 525/29.97NTSC，525/23.98 NTSC 720P@50，720P@59.94 1080i@23/24/30/50/59.94， 1080P@23.98/24/30/50/60 | |
|
支持SDI規格 |
SMPTE425M3Gb/s Mapping(3G-SDI） SMPTE424M 3Gb/s serial interface(3G-SDI) | |
|
光纖 |
光纖接口 |
LC接口 |
|
光纖類型 |
單模單纖 | |
|
波長 |
單模1310nm；1550nm | |
|
最大傳輸距離 |
默認標配：3KM；最遠可達20KM | |
|
其他 |
電源 |
DC 5~12V/1A |
|
最大功耗 |
MAX 5W | |
|
溫度 |
工作溫度: -20℃ ~ +70℃ | |
|
濕度 |
工作濕度: 0 ~ 90% | |
|
故障平均間隔時間 |
≥100000小時 | |
|
尺寸 |
82*57*27mm | |

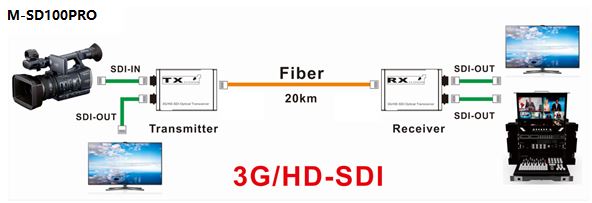

五、安裝步驟
1、將SDI信號源接入SDI延長器發送端；輸入端口（SDI IN）； 2、將SDI延長器接收端連接到顯示設備（如SDI矩陣、直播、監視器等）； 3、使用單模光纖連接發送端與接收端的光纖接口； 4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行
1. 紅燈（PWR）不亮或者亮度低；檢查電源適配器是否正常 2. 發送端（TX）綠燈（STA）不亮時；檢查信號源有沒有啟動或者有沒有輸出；長亮表示正常工作 3. 接收端（RX）綠燈（STA）不亮時；檢查發送端（TX）的光纖模塊接觸是否正常；發送端（TX）沒有信號過來綠燈（STA）不亮；長亮表示發送端跟接收端正常工作 4. 顯示端如沒有圖像顯示檢查顯示器是否選擇正確的通道輸入
故障排查：
六、設備清單
1. SDI延長器發送端 x1臺
2. SDI延長器接收端 x1臺
3. 電源適配器 x2個
4. 用戶手冊 x1本
