一、產品簡介

  這款HDMI同軸線延長器是以同軸線為介質進行長距離傳輸信號，可以在一條同軸線上面提供多節點中間接入。它可將信號通過同軸線進行長距離傳輸，最大傳輸速率750Mbps。本產品采用無損淺壓縮技術，可以有效保證信號無失真?zhèn)鬏敗?nbsp;

 射頻信號的傳輸是利用廣播式傳輸原理，運用不同載波，單一傳輸線具有高信道容量，理論值可傳送100臺高清的影像信號于單一傳輸電纜上，點對點傳輸無須輔助中繼器，傳輸距離即可長達300米（不同線纜傳輸距離不同），可利用現有的有線電視傳輸分支器，分配器，放大器等設備，完成傳輸網絡的架設，完美解決各種高清傳輸?shù)膶?shí)際要求。

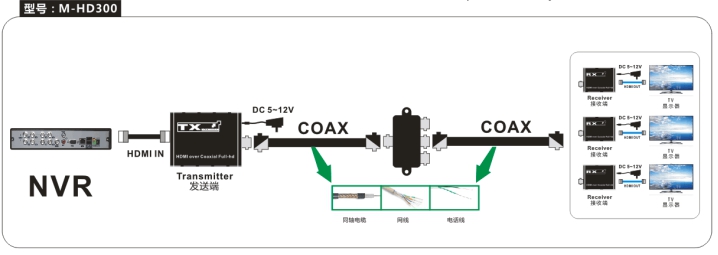

 此款HDMI同軸延長器通過有線電視分配器可實現一發多收，發射端到分配器可接200米同軸線，接收端到分配器可接100米同軸線，從而實現300米長距離的一發多收視頻同步播放。

二、主要特性

1、同軸線延長器傳輸距離可達300米

2、最大12V/1A電源

3、采用無損淺壓技術

4、支持中間多節點接出方式

5、采用多級防雷保護模式

6、最大傳輸速率750Mbps

7、支持HDCP1.2

8、安裝方便，無需設置，即插即用

三、接口說明

TX

RX

四、技術參數

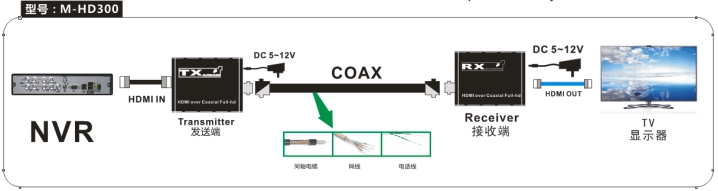

五、安裝步驟

1、將HDMI延長器發送端（TX）連接到監控的DVR/NVR，電腦主機；

2、將HDMI延長器接收端連接到顯示設備（如高清電視機）；

3、使用同軸電纜連接發送端與接收端的同軸電纜接口（如使用網線，可使用配置的轉接頭連接）；

4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

六、設備清單

1. HDMI延長器發送端×1臺

2. HDMI延長器接收端×1臺

3. 電源適配器×2個

4. BNC-2位雙絞線轉接頭×2個

5. 用戶手冊×1本
