一、產品簡介

這款HDMI KVM延長器用一根CAT 5e/6線（推薦使用6類線）延長高清信號達60米，且能達到1080P，它不僅打破了HDMI線材傳輸長度的限制，也更加方便靈活，并支持鼠標鍵盤控制，更為廣大顧客節約成本。

本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

二、主要特性

1、支持HDMI1.3，兼容HDCP 1.1&1.2協議

2、支持視頻輸入/輸出:1080p/1080i/720p/576p/480p/480i

3、信號傳輸:一條cat5或者cat6線（推薦使用）替代HDMI線，接收器和發射器之間線纜最長可達60米

4、支持音頻格式:支持無壓縮音頻雙聲道音頻傳輸，例如LPCM

5、支持鼠標鍵盤控制

6、純硬件設計，無需安裝軟件程序，安裝簡單

7、無信號損失

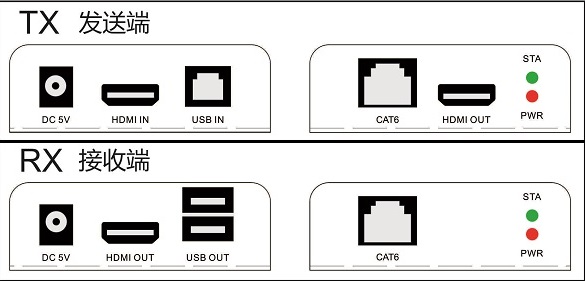

三、接口說明

四、技術參數

注意：

  為了達到更好的圖像傳輸質量，請選擇CAT-6網線。

  低質量的網線，不能達到最好的視頻傳輸效果以及傳輸距離。

  如果產品傳輸?shù)木嚯x不能達到60米，請先檢查網線的質量。

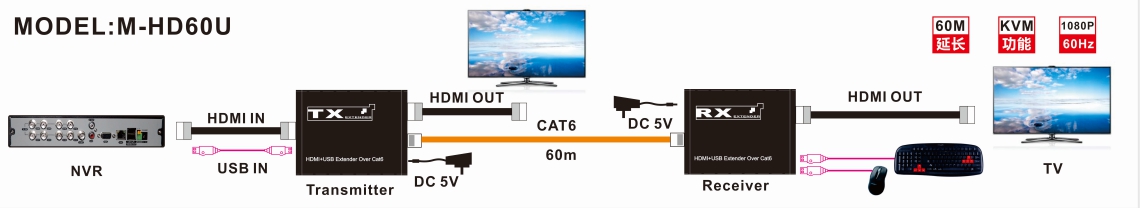

五、安裝步驟

1、將HDMI信號源接入HDMI延長器發送端

2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等）

3、用USB數據線將發送端的鍵盤鼠標信號連接至信號源（如電腦主機）

4、USB鍵盤鼠標連接至接收端

5、使用超5類網線或6類網線（推薦使用）連接發送端與接收端的網絡接口

6、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行

六、設備清單

1. HDMI延長器發送端x1臺

2. HDMI延長器接收端x1臺

3. USB-B數據線x1條

4. 電源適配器 x2個

5. 用戶手冊x 1本
