一、產品簡介

M-VF100U延長器通過單根光纖長距離地傳輸VGA高清視頻信號，支持KVM功能，能夠使用鍵盤鼠標操作遠端設備；同時支持獨立音頻輸入/輸出功能，能夠適應多種復雜的應用環境；支持光纖交換機該設備實現一對多或者多進多出功能；擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的VGA信號光纖傳輸。

二、主要特性

l 通過光纖長距離地傳輸VGA視頻和音頻信號，可達20公里；

l 高清視頻信號分辨率最高可達到1920*1080P@60Hz；

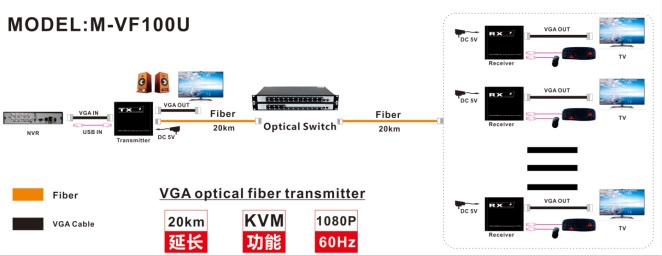

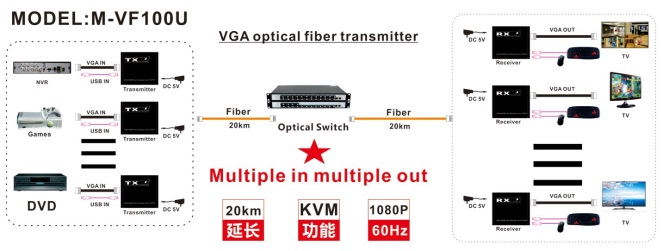

l 支持通過光纖交換機實現多發多收應用（實現15*15矩陣功能）；

l 支持KVM功能，能夠使用鍵盤鼠標操作遠端設備；

l 支持外嵌立體聲音頻輸入/輸出；

l 支持本地端VGA輸出；

l 能夠自動識別和配置各種顯示模式；

l 內置自動均衡系統，畫面流暢，清晰，穩定；

l 內置ESD靜電保護電路，全方位保護系統安全；

l 安裝簡單方便，即插即用，無需設置

三、技術參數

*通道調整—低位通道1-15：按ID按鈕將通道從1切換到15

1.ID按鍵：單擊切換通道ID

2.通道由1/2/4/8組成15路ID；單擊ID按鍵切換1~15路

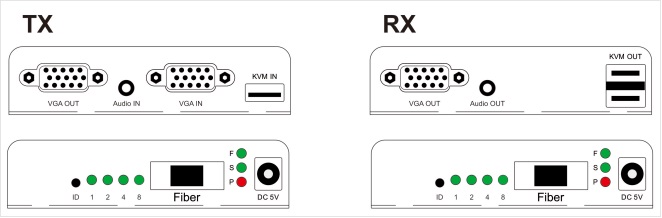

四、接口說明

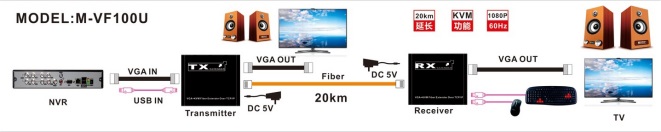

五、安裝步驟

1、將VGA信號源接入VGA延長器發送端；

2、將VGA延長器接收端連接到顯示設備（如高清電視機、拼接屏等）；

3、使用單模光纖連接發送端與接收端的光纖接口；

4、使用一根3.5公對公音頻線接口連接輸入/輸出；

5、用USB數據線將發送端的鍵盤鼠標信號連接至電腦主機，USB鍵盤鼠標連接至接收端；

6、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

六、設備清單

1. VGA延長器發送端x1臺

2. VGA延長器接收端x1臺

3. USB線x1條

4. 電源適配器 x2個

5. 用戶手冊x 1本
