一、產品簡介

M-HW200無線圖傳通過5.8G無線WIFI信號傳輸高清音視頻信號，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的HDMI信號延長方式。

二、主要特性

l 通過5.8G無線WIFI傳輸HDMI視頻和音頻信號，最長可達200米（656英尺）；

l 高清視頻信號分辨率最高可達到1920*1080P@60Hz；

l 支持一發一收，最多可支持一發四收；

l 采用專用格式H.264來壓縮和解壓視頻，有效提高傳輸效率，使播放更加流暢性；

l 兼容HDMI 1.3標準；

l 符合HDCP 1.2標準 – 高帶寬數字內容保護技術；

l 能夠自動識別和配置各種顯示模式；

l 內置ESD靜電保護電路，全方位保護系統安全；

l 安裝簡單方便，即插即用，無需設置。

三、安裝步驟

1、將HDMI信號源接入TX的HD-IN端口；

2、將RX的HD-OUT端口連接到顯示設備（如高清電視機、投影機等）；

3、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

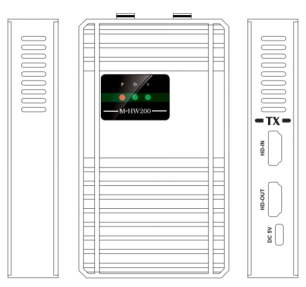

四、接口說明

五、技術參數

六、設備清單

1. HDMI延長器發送端x1臺          2. HDMI延長器接收端x1臺

3. 天線x4根                      4.電源適配器 x2個

5. HDMI線x1條                    6.用戶手冊x 1本

七、配對方式

a.一對一時工廠出貨前配對好，不需要另外配對；

b.一對多時需要按以下步驟配對：

配對前確認同一個環境內把前面已配對的RX機器斷電（不斷電會導致配對不成功）

1.TX和RX分別上電，等待10-20秒，TX和RX的P（紅燈）和D（綠燈）長亮

2.將HDMI線接入RX的HD-OUT，然后把HDMI線另一頭接入TX的HD-IN(注意：HDMI線先接RX，再接TX)

3.RX的S（綠燈）會先閃爍2-3秒后長亮，再到TX的S（綠燈）閃爍2-3秒后長亮，然后TX的D（綠燈）不斷閃爍，此時表示W(wǎng)IFI配對成功

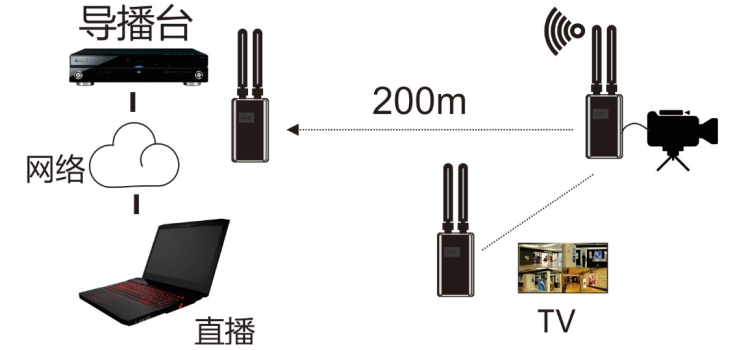

八、連接圖
