RCA音頻光纖傳輸器
【M-AF02】

1. 雙路單向RCA音頻光纖傳輸，距離默認20KM（0-120KM可選）；
2. 高速同步數字傳輸技術；
3. 采用光學動態技術使用時無需調節；
4. 無電磁干擾、無射頻干擾、無地電流；
5. 保障惡劣電磁環境安全傳輸。

產品詳細信息：

一、產品簡介

M-AF02數字式雙路音頻光端機，可以使用一根光纖實現傳輸二路正向音頻信號。音頻信號采用24bit/96KHZ數字采樣確保高保真?zhèn)鬏?/FONT>；全數字光傳輸通道，確保高質量的信號傳輸。
該產品可應用于游戲機高保真音頻設備、機頂盒、HI-FI家庭影院、大屏幕投影視頻會議、公共視頻廣播系統、遠程多媒體教育、教室醫療、軍事領域、平板視頻媒體廣告?zhèn)鬏斞菔?/FONT>等。

二、主要特性

1. 雙路單向RCA音頻光纖傳輸，距離默認20KM（0-120KM可選）；

2. 高速同步數字傳輸技術；

3. 采用光學動態技術使用時無需調節；

4. 無電磁干擾、無射頻干擾、無地電流；

5. 保障惡劣電磁環境安全傳輸。

三、接口說明

端口名稱	功能描述
L/R	RCA音頻信號輸入/輸出
Fiber	光纖接口
DC/5V	電源適配器輸入
指示燈名稱	功能描述
PWR	電源指示燈
STA	系統狀態指示燈（亮：工作正常，閃：通訊中）

四、技術參數

參數名稱		詳細說明
音頻特性	音頻輸入阻抗	10K
	音頻輸出阻抗	600Ω
	接口模式	非平衡接口
	輸入輸出幅度比	1/1
	頻率響應	20HZ-20KHZ
	音頻采樣速率	24bit/96KHZ
	信噪比	≥75dB
	音頻接口	RCA頭
光學特性	傳輸波長	TX：1310nm、RX:1550nm
	光接口	FC/SC（默認SC標配）
	發射光功率	Max 10dB/20KM
	接收靈敏度	-35@155MB/S
	光學動態范圍	-39dB~-42dB
	光學允許最大鏈損	25dB
	傳輸距離	20KM(單模)
技術指標	電源	DC 5V/1A
	功耗	4.8W @ DC5V
	溫度	工作溫度: -20 ℃-+80℃
	濕度	工作濕度: 0 - 95% （無冷凝）
	均無故障工作時間（MTBF）	大于10 萬小時
	尺寸	957326mm

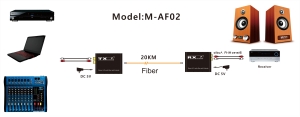

五、安裝步驟

1、將音頻信號源接入RCA音頻光纖延長器發送端；

2、將RCA音頻光纖延長器接收端連接到音響、功放等；

3、使用一根光纖線連接發送端與接收端的光纖接口；

4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

六、設備清單

1. RCA音頻光纖延長器發送端x1臺

2. RCA音頻光纖延長器接收端x1臺

3. 電源適配器 x2個

4. 用戶手冊x 1本
