M-SD100光纖延長器通過單根光纖長距離地傳輸3G/HD- SDI高清視頻信號，支持8通道嵌入式音頻同步功能；能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的3G/HD- SDI信號延長方式。

二、主要特性

l 通過光纖長距離地傳輸3G/HD- SDI視頻和音頻信號，可達3-20公里（默認3公里）

l 高清視頻信號分辨率最高可達到1920*1080P@60Hz

l 支持全數字無損傳輸，8通道嵌入式音頻視頻同步傳輸

l 支持本地環輸出；遠端支持二路同步輸出

l 支持 PAL/NTSC ；兼容性強，能夠自動識別和配置各種顯示模式

l 支持即插即用，支持熱插拔

l 內置自動均衡系統，畫面流暢，清晰，穩定

l 內置ESD靜電保護電路，全方位保護系統安全

l 安裝簡單方便，即插即用，無需設置

故障排查：

1；紅燈（PWR）不亮或者亮度低；檢查電源適配器是否正常

2：發送端（TX）綠燈（STA）不亮?xí)r；檢查信號源有沒有啟動或者有沒有輸出；長亮表示正常工作

3：接收端（RX）綠燈（STA）不亮?xí)r；檢查發送端（TX）的光纖模塊接觸是否正常；發送端（TX）沒有信號過來綠燈（STA）不亮；長亮表示發送端跟接收端正常工作

4：顯示端如沒有圖像顯示檢查顯示器是否選擇正確的通道輸入

三、接口說明

四、技術參數

五、安裝步驟

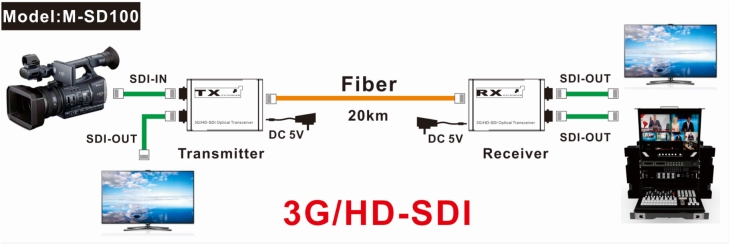

1、將SDI信號源接入SDI延長器發送端；輸入端口（SDI IN）；

2、將SDI延長器接收端連接到顯示設備（如SDI矩陣、直播、監視器等）；

3、使用單模光纖連接發送端與接收端的光纖接口；

4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

六、設備清單

1. SDI延長器發送端x1臺

2. SDI延長器接收端x1臺

3. 電源適配器 x2個

4. 用戶手冊x 1本
