一、產品簡介

M-HD100P（86面板）延長器采用H.264壓縮編碼方式單根網線長距離地傳輸高清視頻信號，發送端支持獨立音頻輸入，接收端支持獨立音頻、視頻輸出；能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的HDMI信號延長方式。

二、主要特性

1、采用H.264壓縮編碼方式傳輸HDMI視頻和音頻信號，可以通過交換機多級串聯；

2、高清視頻信號分辨率最高可達到1920*1080P@60Hz；1600*1200@60Hz；

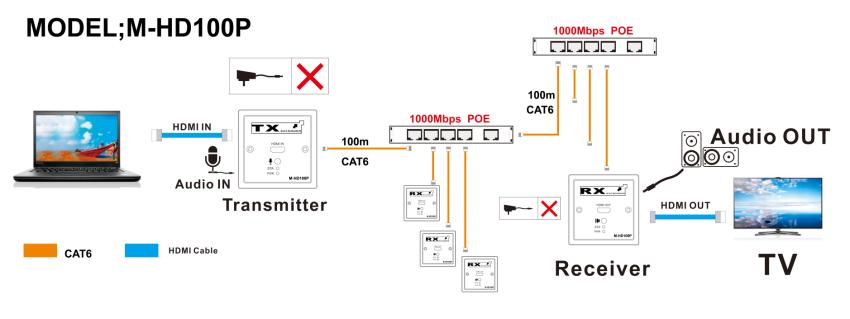

3、采用標準的TCP/IP協議，可搭配以太網POE交換機實現一對多的應用；

4、支持獨立音頻；視頻輸入/輸出；

5、兼容HDMI 1.3標準；

6、符合HDCP 1.2標準 – 高帶寬數字內容保護技術；

7、能夠自動識別和配置各種顯示模式；

8、內置自動均衡系統，畫面流暢，清晰，穩定；

9、內置ESD靜電保護電路，全方位保護系統安全；

10、安裝簡單方便，即插即用，無需設置

三、接口說明

四、技術參數

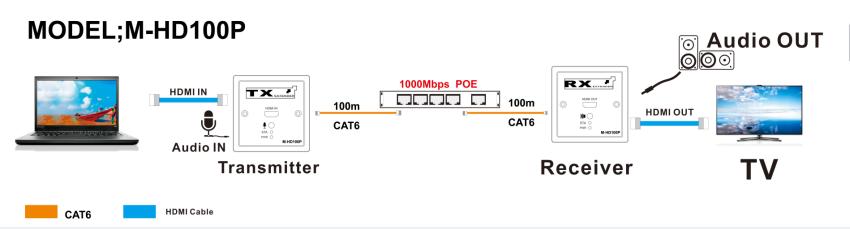

五、安裝步驟

1、檢查交換機是否具體POE功能；把發送端跟接收端使用網線同時接入POE接口；

2、將HDMI信號源接入HDMI延長器發送端；同時網線連接POE交換機的POE接口

3、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏；投影機等）；同時網線連接POE交換機的POE接口

4、將POE交換機接上電源，當指示燈正常亮起（P常亮；S常亮；），系統正常運行。

六、設備清單

1. HDMI延長器發送端x1臺

2. HDMI延長器接收端x1臺

3. 發送端3.5轉6.5轉換線x 1條

4. 用戶手冊x 1本、
