M-SD100A光纖延長器 , 通過單根光纖長距離地傳輸高清 4K/12G- SDI高清視頻信號，支持16通道嵌入式音頻同步功能；多速率的12G-SDI接口兼容所有SD、HD和Ultra HD格式和設備，最高可達2160P@60Hz，包括A級和B級設備。傳輸器搭載光纖擴展槽，可安裝任何標準的3G、6G或12G-SDI SFP光纖模塊，利用計算機網絡廣泛使用的低成本光纜傳送SDI能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的4K/12G- SDI信號延長方式。

二、主要特性

l 通過光纖長距離地傳輸4K/12G- SDI視頻和音頻信號，可達3-20公里l 高清視頻信號分辨率最高可達到2160P@60Hz

l 支持全數字無損傳輸，16通道嵌入式音頻視頻同步傳輸

l 支持本地環輸出；遠端支持二路同步輸出

l 支持 PAL/NTSC ；兼容性強，能夠自動識別和配置各種顯示模式

l 支持即插即用，支持熱插拔

l 內置自動均衡系統，畫面流暢，清晰，穩定

l 內置ESD靜電保護電路，全方位保護系統安全

l 安裝簡單方便，即插即用，無需設置

故障排查：

1：紅燈（PWR）不亮或者亮度低；檢查電源適配器是否正常

2：發送端（TX）綠燈（STA）不亮?xí)r；檢查信號源有沒有啟動或者有沒有輸出；長亮表示正常工作

3：接收端（RX）綠燈（STA）不亮?xí)r；檢查發送端（TX）的光纖模塊接觸是否正常；發送端（TX）沒有信號過來綠燈（STA）不亮；長亮表示發送端跟接收端正常工作

4：顯示端如沒有圖像顯示檢查顯示器是否選擇正確的通道輸入

三、接口說明

端口名稱	功能描述
SDI IN/OUT	SDI信號輸入/輸出
Fiber	光纖接口（LC）
DC/5~12V	電源適配器輸入
指示燈名稱	功能描述
PWR	電源指示燈
STA	系統狀態指示燈（長亮：工作正常）



四、技術參數

參數名稱		詳細說明
視頻	技術規格	SMPTE 標準
	視頻比特率	最大12 GB/秒
	接口	BNC
	輸入/輸出線纜規格	≤10m（Belden 1694A 電纜標準）
	視頻輸入/輸出阻抗	75Ω
	視頻輸入/輸出電壓	1Vpp,最小：0.5Vpp/最大：1.5Vpp
	SD 視頻格式	525i59.94NTSC、625i50PAL
	HD 視頻格式	720P50;720P59.94;720P60、 1080P23.98;1080P24;1080P25 1080P29.97;1080P30;1080P50 1080P59.94;1080P60;1080PsF23.98 1080PsF24;1080PsF25;1080PsF29.97 1080PsF30;1080i50;1080i59.94;1080i60
	2K和 4K 視頻格式	2K DCI 23.98P/24P/25P; 23.98PsF;/24PsF/25PsF; 4K 23.98P/24P/25P/29.97P/30P/ 50P/59.94P/ 4K 60P; 4K DCI 23.98P/24P/25P
光纖	光纖接口	LC接口
	光纖類型	單模單纖
	波長	單模T1330nm；R1270nm
	最大傳輸距離	最遠可達20KM
其他	電源	DC 5~12V/1A
	最大功耗	MAX 5W
	溫度	工作溫度: -20℃ ~ +70℃
	濕度	工作濕度: 0 ~ 90%
	故障平均間隔時間	≥100000小時
	尺寸	82*57*27mm

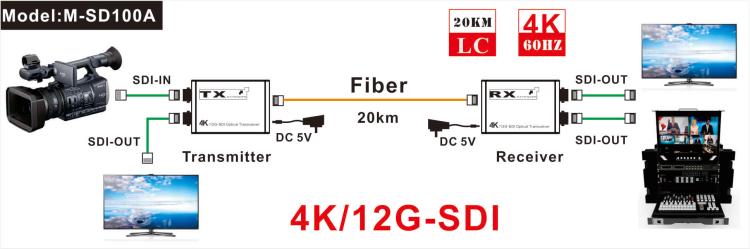

五、安裝步驟

1、將SDI信號源接入SDI延長器發送端輸入端口（SDI IN）；

2、將SDI延長器接收端連接到顯示設備（如SDI矩陣、直播、監視器等）；

3、使用單模光纖連接發送端與接收端的光纖接口；

4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。



六、設備清單

1. SDI延長器發送端x1臺

2. SDI延長器接收端x1臺

3. 電源適配器 x2個

4. 用戶手冊x 1本
