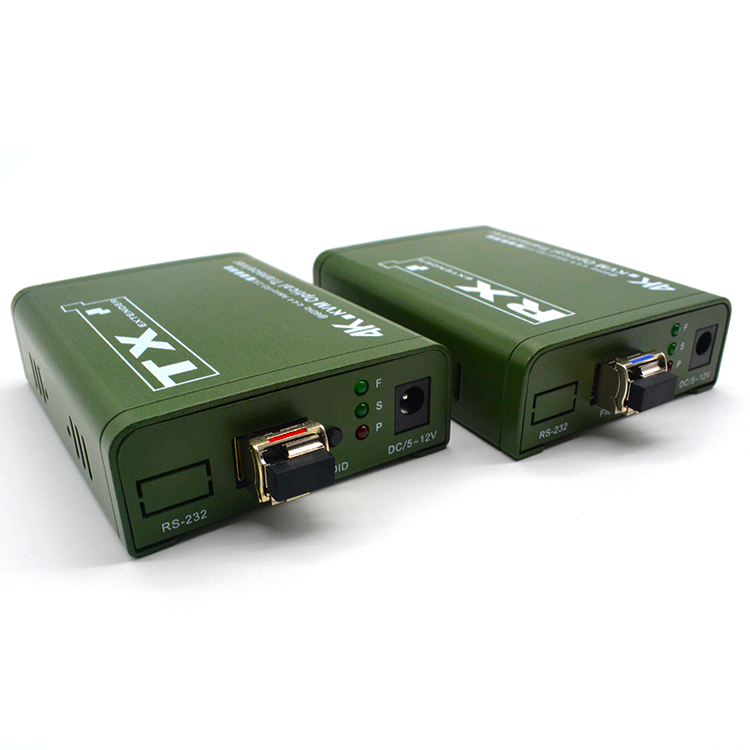

4K 20公里 HDMI+KVM光纖傳輸器【M-HFK20U】

*高清視頻信號分辨率最高可達到4K@60Hz（4：4：4）；
*通過光纖長距離地傳輸HDMI視頻和音頻信號，可達20公里；
*支持KVM功能，使用鍵盤鼠標操作遠端設備（或RS232串口功能可選）；
*支持單向內嵌式獨立音頻輸入以及輸出；
*支持本地環出；
*支持HDMI 2.0和HDCP 2.2標準；
*支持EDID學習，提高兼容性，匹配信號源和顯示設備自動存儲；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*支持寬電壓5~12V供電；

產品詳細信息：

一、產品簡介

M-HFK20U通過光纖長距離地傳輸高清視頻信號，支持KVM或RS232串口功能，能夠使用鍵盤鼠標或RS232串口操作遠端設備。本產品是通過萬兆光纖將分辨率為3840*2160@60Hz的HDMI高清音視頻信號無壓縮傳輸20KM，本產品支持鼠標鍵盤信號透傳或RS232串口（可選），獨立音頻傳輸，支持本地環出，在為用戶降低成本的同時保證信號的穩定。該型號內置學習EDID功能，極大的提升了設備的兼容性。

該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式，廣泛應用于高清會議系統，高清影視拍攝，高清教學系統，高清數字廣告等的音視頻傳輸。

二、主要特性

1.通過光纖長距離地傳輸HDMI視頻和音頻信號，可達20公里

2.高清視頻信號分辨率最高可達到4K@60Hz（4：4：4）

3.支持KVM功能，使用鍵盤鼠標操作遠端設備（或RS232串口功能可選）

4.支持單向內嵌式獨立音頻輸入以及輸出

5.支持HDMI 2.0和HDCP 2.2標準

6.支持EDID學習，提高兼容性，匹配信號源和顯示設備自動存儲

7.內置自動均衡系統，畫面流暢，清晰，穩定

8.內置ESD靜電保護電路，全方位保護系統安全

9.支持寬電壓5~12V供電

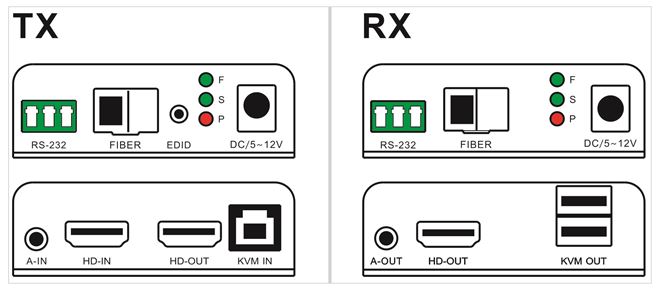

三、接口說明

端口名稱	功能描述
HDMI IN/OUT	HDMI信號輸入/輸出
KVM IN/OUT	KVM 信號輸入/輸出
Fiber	光纖接口（LC）
Audio	3.5mm音頻輸入/輸出
綠色端子	RS232輸入/輸出（可選）
DC/5~12V	電源適配器輸入
指示燈名稱	功能描述
P	電源指示燈
S	亮（工作正常），不亮（沒輸入/輸出）
F	快閃（通訊中），不亮（光纖不通訊）

四、技術參數

規格名稱		詳細參數
視頻	支持協議	HDMI 2.0; HDCP 2.2
	HDMI像素帶寬	340MHz，全數字
	HDMI接口帶寬	總帶寬10.8Gbps
	最大支持分辨率	3840X2160@60Hz（4：4：4）及向下兼容
	視頻接口	HDMI-A 接口
	HDMI接口阻抗	100Ω
鍵盤/鼠標	接口	電腦端：USB-B母座鍵盤鼠標端：USB-A標準接口
音頻	接口	3.5mm立體聲音頻插座
	音頻格式	44.1K,48K,96K,176K,192K
	信號類型	立體聲
光纖	光纖類型	單纖單模	雙纖單模
	波長	TX-1330nm RX-1270nm	TX/RX-1310nm
	光纖接口	LC
	發射光功率	-6～0dBm
	傳輸距離	20KM
	傳輸速率	10Gbps
	激光器類型	DFB CWDM
其他	電源	電源適配器：DC5~ 12V
	最大功耗	MAX 10W
	工作溫度	-40℃ ~ +80℃
	工作濕度	5% ~ 90%
	主機尺寸	947225mm
	保修期	1年免費保修

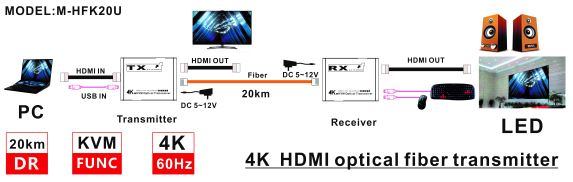

五、安裝步驟

1.將HDMI信號源接入發送端HDMI INPUT接口，

2.將HDMI延長器接收端HDMI OUT連接到顯示設備，

3.使用光纖線連接發送端與接收端的光纖接口，

4.將發送端和接收端接上電源，當指示燈P/S長亮，F(xiàn)快閃時，系統正常運行

六、設備清單

1.HDMI延長器發送端x1臺

2.HDMI延長器接收端x1臺

3.萬兆光纖模塊x1對

4.USB線x1條

5.電源適配器 x2個

6.用戶手冊x 1本

故障排查：

1.紅燈（P）不亮或者亮度低，檢查電源適配器是否正常

2.綠燈（S）不亮?xí)r，檢查信號源有沒有啟動或者有沒有輸出；長亮表示正常工作

3.綠燈（F）不亮，檢查光纖模塊是否插到位，光纖線材是否正常；（F）燈快閃表示正常工作

4.顯示端如沒有圖像顯示檢查顯示器是否選擇正確的通道輸入，畫面不正常也可以參考EDID功能應用

EDID按鍵方法：如連接好后發射端和接收端所有指示燈正常，但顯示器無圖像、變色、或不滿屏?xí)r，

把顯示器的HDMI接口與發送端HDMI OUTPUT接口連接，發送端接上電源，長按EDID按鍵，OUT指示燈連續

閃爍5秒后學習完成，重新連接發送端即可
