一、產品簡介

M-HF300U光纖延長器通過單根光纖非壓縮長距離地傳輸高清視頻信號，發送端支持本地環輸出，支持KVM功能，能夠使用鍵盤鼠標操作遠端設備，支持內嵌式音頻輸入及輸出，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的HDMI信號延長方式

二、主要特性

1.通過光纖非壓縮長距離地傳輸HDMI視頻和音頻信號，可達20公里可選（標配3公里）

2.高清視頻信號分辨率最高可達到1920*1200P@60Hz;1600X1200@60Hz

3.支持KVM功能，能夠使用鍵盤鼠標操作遠端設備

4.支持單向內嵌式獨立音頻輸入及分離音頻輸出

5.兼容HDMI 1.3標準

6.符合HDCP 1.2標準 – 高帶寬數字內容保護技術

7.能夠自動識別和配置各種顯示模式

8.內置自動均衡系統，畫面流暢，清晰，穩定

9.內置ESD靜電保護電路，全方位保護系統安全

10.安裝簡單方便，即插即用，無需設置

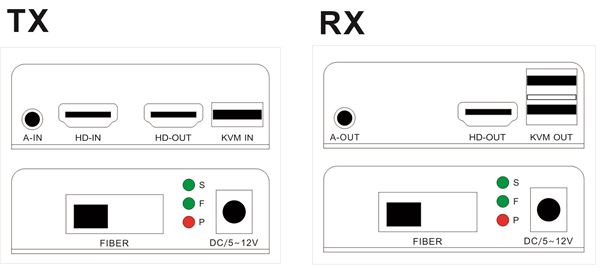

三、接口說明

四、技術參數

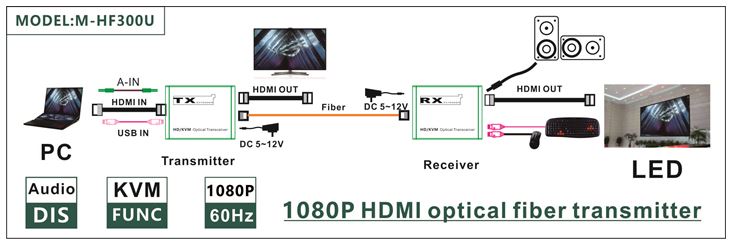

五、安裝步驟

1、將HDMI信號源接入HDMI延長器發送端的input，output連接顯示設備（如

   高清電視機、拼接屏；投影機等）；

2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏；投影機等）；

3、使用單模光纖連接發送端與接收端的光纖接口；

4、使用一根3.5公對公音頻線連接音頻輸入端或輸出端，實現接口相接；

5、使用USB線將發送端的鍵盤鼠標信號連接至電腦主機或DVR、NVR，鍵盤鼠標

   連接至接收端；

6、將發送端和接收端接上電源，當指示燈正常亮起（P常亮；S常亮；F快閃），系統正常運行

六、設備清單

1.HDMI延長器發送端 x1臺
