無線HDMI傳輸器200米帶背扣電池【M-HW200PRO】
*通過5.8G無線WIFI傳輸HDMI視頻和音頻信號，最長可達200米（656英尺）；
*支持一發一收，最多可支持一發四收；
*可通過背扣電池或DC電源接口供電；
*采用專用格式H.264來壓縮和解壓視頻，有效提高傳輸效率,使播放更流暢；
*兼容HDMI 1.3標準和HDCP 1.2標準 ；
*兼容性強，能夠自動識別和配置各種顯示模式；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用；
一、產品簡介
M-HW200PRO無線圖傳通過5.8G無線WIFI信號傳輸高清音視頻信號，能使用背扣電池進行供電，從而適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的HDMI信號延長方式
二、主要特性 l 通過5.8G無線WIFI傳輸HDMI視頻和音頻信號，最長可達200米（656英尺）； l 高清視頻信號分辨率最高可達到1920*1080P@60Hz ； l 可使用背扣電池進行供電； l 支持一發一收，最多可支持一發四收； l 采用專用格式H.264來壓縮和解壓視頻，有效提高傳輸效率，使播放更加流暢性； l 兼容HDMI 1.3標準； l 符合HDCP 1.2標準 – 高帶寬數字內容保護技術； l 能夠自動識別和配置各種顯示模式； l 內置ESD靜電保護電路，全方位保護系統安全； l 安裝簡單方便，即插即用，無需設置。 三、安裝步驟

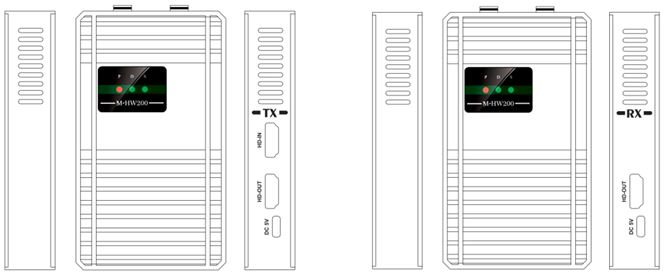

1、將HDMI信號源接入TX的HD-IN端口 2、將RX的HD-OUT端口連接到顯示設備（如高清電視機、投影機等） 3、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行 四、接口說明 發射端 接收端 五、技術參數
參數名稱 詳細說明 視頻 支持協議 HDMI 1.3; HDCP 1.2 壓縮格式 H.264 像素帶寬 165MHz，全數字 接口帶寬 6.75Gbps 最大支持分辨率 1920X1080P@60Hz 接口 HDMI-A 阻抗 100Ω 傳輸延時 0.08秒 建議最大HDMI線輸入/輸出距離 小于5米，在1920X1080P@60Hz時 WIFI 射頻功率 21dbm 無線標準 802.11a、802.11n、802.11ac 信號方向 單向 無線頻率 5150~5250MHz、5475~5850MHz 傳輸距離 空曠環境下200M 調制模式 OFDM 帶寬 20MHz 其他 電源 電源適配器：DC 5V 最大功耗 MAX 3W 溫度 工作溫度：-5℃ ~ +70℃ 濕度 工作濕度：5% ~ 90% 外形尺寸 11.6*6.8*2cm 質保 1年免費保修 六、設備清單
1.HDMI延長器發送端 x1臺 2.HDMI延長器接收端 x1臺 3.天線 x4根 4.電源適配器 x2個 5.HDMI線 x1條 6.用戶手冊 x1本 七、配對方式

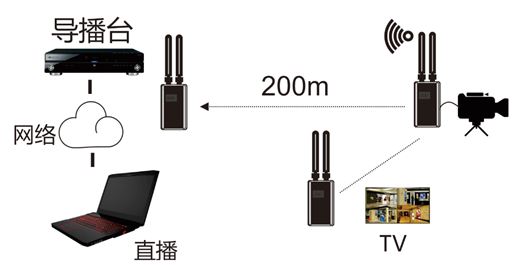

a.一對一時工廠出貨前配對好，不需要另外配對； b.一對多時需要按以下步驟配對： 配對前確認同一個環境內把前面已配對的RX機器斷電（不斷電會導致配對不成功） 1.TX和RX分別上電，等待10-20秒，TX和RX的P（紅燈）和D（綠燈）長亮 2.將HDMI線接入RX的HD-OUT，然后把HDMI線另一頭接入TX的HD-IN(注意：HDMI線先接RX，再接TX) 3.RX的S（綠燈）會先閃爍2-3秒后長亮，再到TX的S（綠燈）閃爍2-3秒后長亮，然后TX的D（綠燈）不斷閃爍，此時表示W(wǎng)IFI配對成功 八、連接圖
