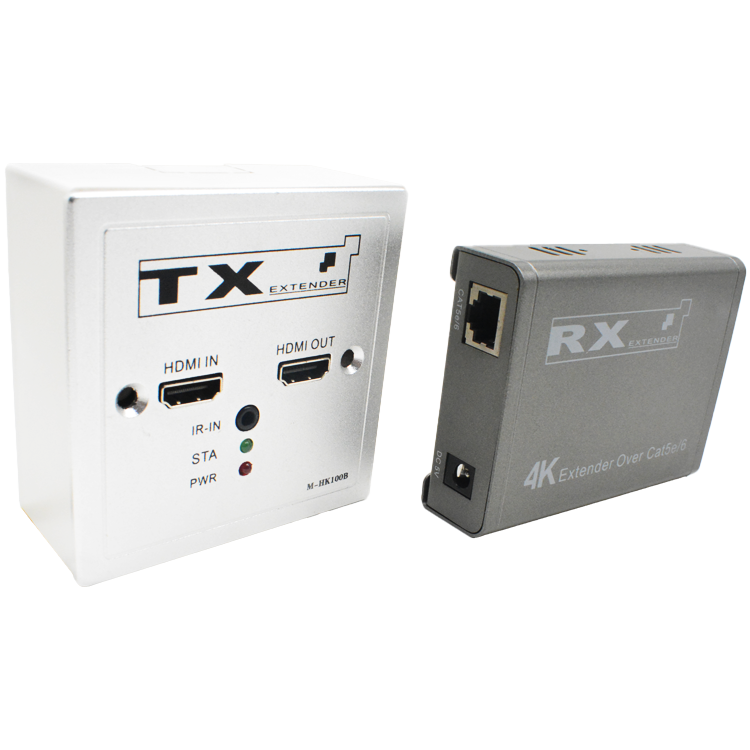

4K-86面板傳輸器
【M-HK100B】
*通過網線長距離傳輸HDMI視頻和音頻信號，1080P/4K最長可達100米；
*支持紅外傳輸功能；
*支持本地環輸出；
*兼容HDMI1.4標準；
*能夠自動識別和配置各種顯示模式；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用；
一、產品簡介
這款4K-HDMI延長器能將藍光DVD、播放器、PC等設備通過Cat5e/6網線（建議使用六類網線）傳輸，最高支持分辨率4K*2K，傳輸距離最遠可達70米，1080P/4K傳輸距離最遠可達100米，支持本地輸出，支持紅外傳輸。本產品穩定，安裝簡單，是一款實用性很高的延長器，可以用在重大的工程項目、會議廳等場所
二、主要特性
1. 通過網線長距離地傳輸HDMI視頻和音頻信號，1080P/4K最長可達100米
2. 高清視頻信號分辨率最高可達到4K*2K@30Hz
3. 采用專用格式來壓縮和解壓視頻，有效提高傳輸效率，保證播放的流暢性
4. 兼容HDMI 1.4標準
5. 支持單邊POC供電12V1A
6. 支持紅外傳輸功能
7. 支持本地輸出
8. 能夠自動識別和配置各種顯示模式；
9. 內置自動均衡系統，畫面流暢，清晰，穩定；
10. 內置ESD靜電保護電路，全方位保護系統安全；
11. 安裝簡單方便，即插即用，無需設置

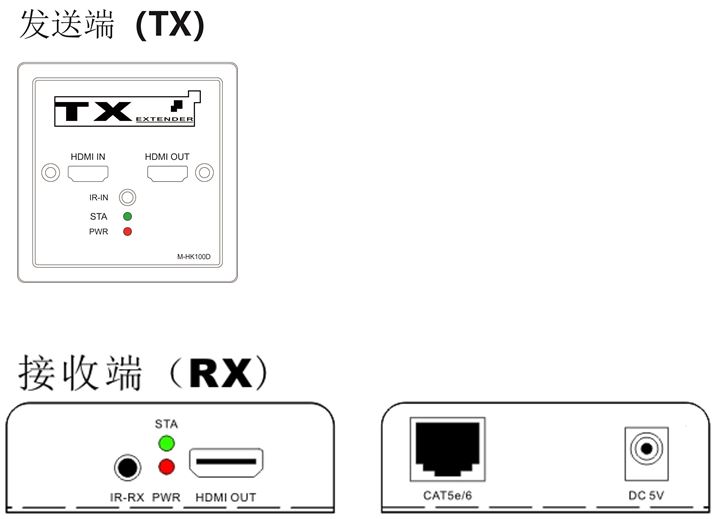

三、接口說明
|
端口名稱 |
功能描述 |
|
HDMI IN/OUT |
HDMI信號輸入/輸出 |
|
Cat5e/6 |
網絡接口 |
|
IR TX/RX |
紅外輸入/輸出 |
|
DC/12V |
電源適配器輸入（POC單邊供電） |
|
指示燈名稱 |
功能描述 |
|
PWR |
電源指示燈 |
|
STA |
系統狀態指示燈 |
四、技術參數
|
參數名稱 |
詳細說明 | |
|
視頻 |
支持協議 |
HDMI 1.4； HDCP 1.4 |
|
像素帶寬 |
340MHz，全數字 | |
|
接口帶寬 |
10.2Gbps | |
|
最大支持分辨率 |
3840×2160@30Hz（4K@30Hz） | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
紅線 |
接口 |
|
|
信號方向 |
單向 | |
|
紅外線范圍 |
30-60KHz | |
|
網口 |
接口 |
標準RJ45接口 |
|
傳輸距離 |
Cat6，1080P:100米；4K@30Hz:70米 | |
|
其他 |
電源 |
DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
溫度 |
工作溫度: -5℃ ~ +70℃ | |
|
濕度, , , , |
工作濕度: 5% ~ 90% | |
|
尺寸 |
95*73*26mm | |
五、安裝步驟

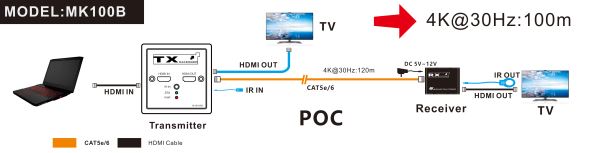

1. 將HDMI信號源接入HDMI延長器發送端； 2. 將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等）； 3. 使用超5類網線或6類網線連接發送端與接收端的網絡接口； 4. 使用紅個發射線或接收線與IR IN或IR OUT接口相連； 六、設備清單
1. HDMI延長器發送端 x1臺 2. HDMI延長器接收端 x1臺 3. 電源適配器 x2個 4. 紅外線 x1對 5. 用戶手冊 x1本
