1080P 60米 HDMI網線傳輸器
【M-HD60E】
*通過Cat5e網線傳輸HDMI信號可達40米，Cat6網線可達60米；
*支持HDMI 1.3 & 3D；
*支持本地環出；
*支持紅外傳輸；
*網線符合IEEE-568B標準；
*支持音頻格式：DTS-HD / Dolby- true HD / LPCM7.1 / DTS/Dolby-AC3 / DSD；
*使用DC5V電源；
*支持POC供電/紅外傳輸功能（可選）；
*能夠自動識別和配置各種顯示模式；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
一、產品簡介
M-HD60E網線傳輸器能通過網線延長HDMI信號。由于HDMI線纜價格昂貴、安裝不便且距離有限，因此網線是非常不錯的替代選擇。而這款傳輸器能夠通過網線延長HDMI信號至最遠60米，并且還可進行遠程操控，是遠距離傳輸HDMI信號的理想選擇。
二、主要特性
*高清視頻信號分辨率最高可達到1080P@60Hz
*通過Cat5e網線傳輸HDMI信號可達40米，Cat6網線可達60米
*支持HDMI 1.3 & 3D
*支持本地環出
*支持紅外傳輸
*網線符合IEEE-568B標準
*支持音頻格式：DTS-HD / Dolby- true HD / LPCM7.1 / DTS/Dolby-AC3 / DSD
*使用DC5V電源
*支持POC供電/紅外傳輸功能（可選）
*能夠自動識別和配置各種顯示模式
*內置自動均衡系統，畫面流暢，清晰，穩定
*內置ESD靜電保護電路，全方位保護系統安全

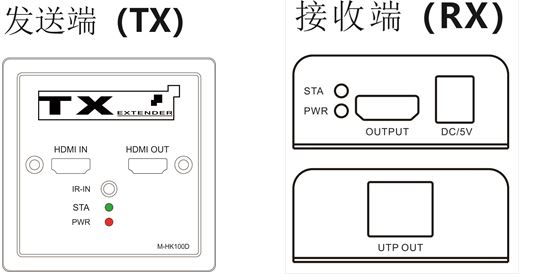

三、接口說明
|
端口名稱 |
功能描述 |
|
HDMI IN/OUT |
HDMI信號輸入/輸出 |
|
CAT6 |
網絡接口 |
|
IR-TX/IR-RX |
紅外接口 |
|
DC/5V |
電源適配器輸入 |
|
指示燈名稱 |
功能描述 |
|
PWR |
電源指示燈 |
|
STA |
系統狀態指示燈（亮：工作正常） |
四、技術參數
|
規格名稱 |
詳細說明 | |
|
視頻 |
支持協議 |
HDMI 1.3; HDCP 1.2 |
|
像素帶寬 |
165MHz | |
|
接口帶寬 |
6.75Gbps | |
|
分辨率 |
1920X1080@60Hz, 3D | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
網絡 |
接口 |
RJ45 |
|
傳輸距離 |
CAT6---60m | |
|
紅外(可選) |
接口 |
3.5mm earphone jack |
|
頻率 |
38KHz, 單向 | |
|
其他 |
電源 |
The power adapter: DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
溫度 |
工作溫度: -5℃ ~ +70℃ | |
|
濕度 |
工作濕度: 5% ~ 90% | |

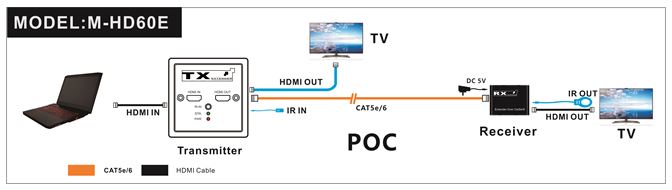

五、安裝步驟
1.使用提供的電源為發射端和接收端供電
2.使用HDMI線連接接收端和顯示設備
3.使用HDMI線連接發射端和信號源
4.使用Cat6網線連接發射端和接收端
5.打開信號源設備
六、設備清單
1. HDMI延長器發送端 x1臺
2. HDMI延長器接收端 x1臺
3. 電源適配器 x2個（可選1個）
4. 紅外線 x 1對 （可選）
5. 用戶手冊 x1本
