1080P 250米 一對多HDMI網線傳輸器 【M-HD250】
*通過網線長距離地傳輸HDMI視頻和音頻信號，可達250米；
*支持紅外傳輸功能；

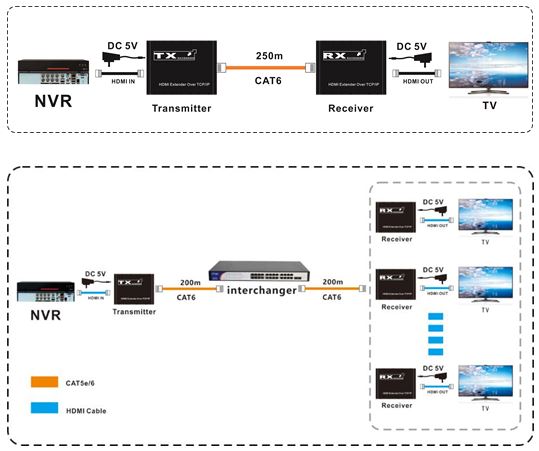

*支持通過交換機實現一發多收應用；
*支持HDMI 1.3和HDCP 1.2標準；
*高兼容性，匹配信號源和顯示設備；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用，無需設置；
一、產品簡介
M-HD250 HDMI傳輸器可以通過CAT5e或CAT6網線遠距離傳輸HDMI信號，最高支持1920*1080P@60Hz的分辨率并支持紅外傳輸功能。本產穩定可靠，用途廣泛，能夠滿足各種遠距離傳輸高分辨率視頻的需求。
二、主要特性
*高清視頻信號分辨率最高可達到1920*1080@60Hz；
*通過網線長距離地傳輸HDMI視頻和音頻信號，可達250米；
*支持紅外傳輸功能；
*支交換機實現一發多收應用；
*支持HDMI 1.3和HDCP 1.2標準；
*高兼容性，匹配信號源和顯示設備；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用，無需設置；

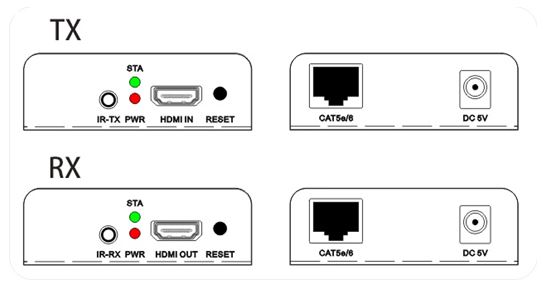

三、接口說明
接口名稱 功能描述 HDMI IN/OUT HDMI信號輸入/輸出 Cat5e/6 網絡接口 IR TX/RX 紅外輸入/輸出 DC/5V 電源接口 接口名稱 功能描述 PWR 電源指示燈 STA HDMI信號指示燈
四、技術參數
|
規格名稱 |
詳細參數 | |
|
視頻 |
支持協議 |
HDMI 1.3; HDCP 1.2 |
|
像素帶寬 |
165MHz | |
|
接口帶寬 |
6.75Gbps | |
|
最大分辨率 |
1920X1080P@60Hz | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
紅外 |
接口 |
3.5mm 座子 |
|
信號方向 |
單向 | |
|
信號類型 |
數字信號 | |
|
紅外頻率 |
38kHz | |
|
網絡 |
接口 |
RJ45 |
|
傳輸距離 |
CAT5e/6---250m | |
|
其他 |
電源 |
DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
溫度 |
工作溫度: -5℃ ~ +70℃ | |
|
濕度 |
工作濕度: 5% ~ 90% | |
|
尺寸 |
95*73*26mm | |
五、安裝步驟
1.將發射端和接收端連接至提供的電源
2.使用一根HDMI線連接發射端和信號源
3.使用一根HDMI線連接接收端和顯示設備
4.使用一根CAT5e或CAT6網線將發射端和接收端連接起來
