20公里 一路卡儂光纖傳輸器
【M-CF01】
*高速同步數字傳輸技術；
*無電磁干擾、無射頻干擾、無地電流；
*采用光學動態技術，使用時無需調節；
*保障惡劣電磁環境安全傳輸；
一、產品簡介
M-CF01一路卡儂光纖傳輸器能通過單根光纖傳輸單路音頻信號，并支持24bit/96KHz數字采樣以確保高保真?zhèn)鬏敚?/FONT>而全數字光纖傳輸通道則能夠保障信號的高質量傳輸。本產品適用于各種需要高保真?zhèn)鬏斠纛l的場合，如游戲主機、電視機頂盒、家庭高清影院、大屏投影會議、公共廣播系統、遠程多媒體教育、教學及醫療系統、平面廣告展示等
二、主要特性
*一路單向卡儂音頻光纖傳輸，距離默認20KM（0-120KM可選）
*高速同步數字傳輸技術
*無電磁干擾、無射頻干擾、無地電流
*采用光學動態技術，使用時無需調節
*保障惡劣電磁環境安全傳輸

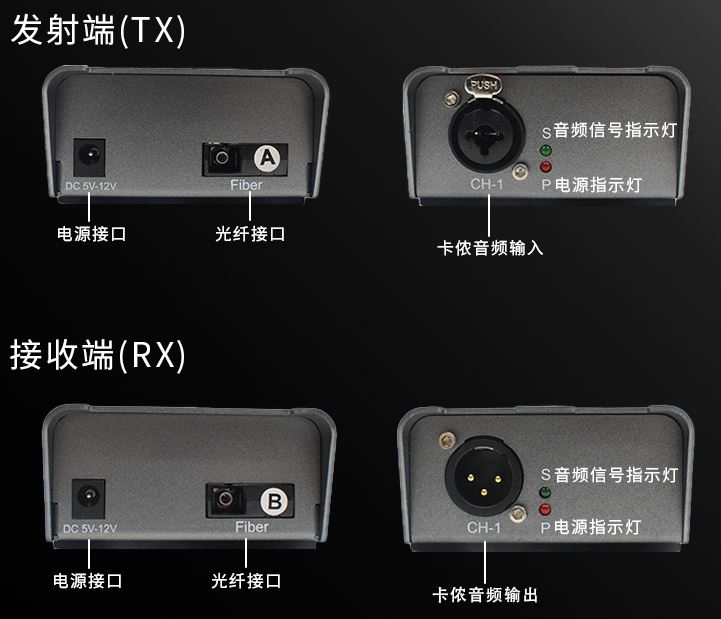

三、接口說明
|
端口名稱 |
功能描述 |
|
CH-1 |
卡儂音頻信號輸入/輸出 |
|
Fiber |
光纖接口 |
|
DC/5V-12V |
電源適配器輸入 |
|
指示燈名稱 |
功能描述 |
|
P |
電源指示燈 |
|
S |
系統狀態指示燈（亮：工作正常，閃：通訊中） |
四、技術參數

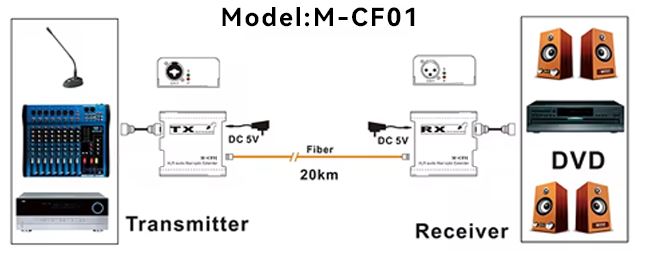

五、安裝步驟
1、將音頻信號源接入卡儂音頻光纖延長器發送端； 2、將卡儂音頻光纖延長器接收端連接到音響、功放等； 3、使用一根光纖線連接發送端與接收端的光纖接口； 4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行 六、設備清單
1.卡儂音頻光纖延長器發送端 x1臺 2.卡儂音頻光纖延長器接收端 x1臺 3.電源適配器 x2個 4.用戶手冊x 1本
