4K 70M HDMI網線傳輸器
【M-HK100A】
*最遠傳輸距離：1080P最遠100米，4K*2K@30Hz 最遠70米；
*支持紅外傳輸功能；
*支持HDMI1.4；
*能夠自動識別和配置各種顯示模式；
*內置自動均衡系統，畫面流暢，清晰，穩定；
*內置ESD靜電保護電路，全方位保護系統安全；
*安裝簡單方便，即插即用，無需設置；
一、產品簡介
這款4K-HDMI延長器能將藍光DVD、播放器、PC等設備通過Cat5e/6網線（建議使用六類網線）傳輸，最高支持分辨率4K*2K，傳輸距離最遠可達70米，1080P傳輸距離最遠可達100米，支持紅外傳輸。本產品穩定，安裝簡單，是一款實用性很高的延長器，可以用在重大的工程項目、會議廳等場所
二、主要特性
1.通過網線長距離地傳輸HDMI視頻和音頻信號，1080P最長可達100米，4K*2K@30Hz 最長可達70米；
2.高清視頻信號分辨率最高可達到4K*2K@30Hz；
3.采用專用格式來壓縮和解壓視頻，有效提高傳輸效率，保證播放的流暢性；
4.兼容HDMI 1.4標準；
5.支持紅外傳輸功能；
6.能夠自動識別和配置各種顯示模式；
7.內置自動均衡系統，畫面流暢，清晰，穩定；
8.內置ESD靜電保護電路，全方位保護系統安全；
9.安裝簡單方便，即插即用，無需設置

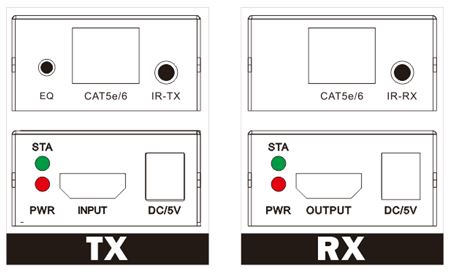

三、接口說明
端口名稱 功能描述 HDMI IN/OUT HDMI信號輸入/輸出 Cat5e/6 網絡接口 IR TX/RX 紅外輸入/輸出 SW-4K 切換4K信號 DC/5V 電源適配器輸入 指示燈名稱 功能描述 PWR 電源指示燈 STA 系統狀態指示燈
四、技術參數
參數名稱 詳細說明 視頻 支持協議 HDMI 1.4； HDCP 1.4 最大傳輸帶寬 340MHz，全數字 最大傳輸速率 3×3.4Gbps 輸入視頻信號 0.5-1.5Volts p-p 輸出DDC信號 5Volts p-p(TTL) 最大支持分辨率 3840×2160@30Hz（4K@30Hz） 接口 HDMI-A 阻抗 100Ω 紅線 接口 信號方向 單向 紅外線范圍 30-60KHz 網口 接口 標準RJ45接口 傳輸距離 Cat6，1080P:100米；4K@30Hz:70米 其他 電源 DC 5V/1A 最大功耗 MAX 3W 溫度 工作溫度: -5℃ ~ +70℃ 濕度 工作濕度: 5% ~ 90% 尺寸 81*45*23mm

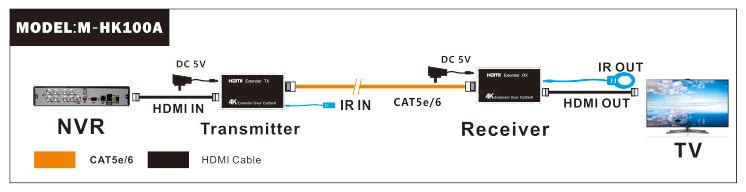

五、安裝步驟
1、將HDMI信號源接入HDMI延長器發送端；
2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等）；
3、使用超5類網線或6類網線連接發送端與接收端的網絡接口；
4、使用紅個發射線或接收線與IR IN或IR OUT接口相連；
5、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行
六、設備清單
1. HDMI延長器發送端x1臺
2. HDMI延長器接收端x1臺
3. 電源適配器 x2個
4. 紅外線 x 1對
5. 用戶手冊x 1本
