無線SDI/HDMI傳輸器
【M-SW50】
*通過雙頻2.4G/5.8G無線WIFI傳輸SDI/HDMI視頻和音頻信號，最遠可達100米
*高清視頻信號分辨率最高可達到1920*1080P@60Hz
*支持一發一收，最多可支持一發四收
*采用專用格式H.265來壓縮和解壓視頻，有效提高傳輸效率，使播放更加流暢
*傳輸碼流：4Mbps~8Mbps
*采用GENNUM視頻處理技術，具有更高兼容性
*支持NP-F系列電池：NP-F550（2400mah）；NP-F750（4400mah）；NP-F970（6600mah）
*內置ESD靜電保護電路，全方位保護系統安全
*安裝簡單方便，即插即用，無需設置
一、產品簡介
M-SW50無線圖傳通過雙頻無線WIFI信號傳輸高清音視頻信號，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的SDI/HDMI信號延長方式
二、主要特性
1.通過雙頻2.4G/5.8G無線WIFI傳輸SDI/HDMI視頻和音頻信號，最遠可達100米；
2.高清視頻信號分辨率最高可達到1920*1080P@60Hz；
3.支持一發一收，最多可支持一發四收；
4.采用專用格式H.265來壓縮和解壓視頻，有效提高傳輸效率，使播放更加流暢；
5.傳輸碼流：4Mbps~8Mbps；
6.采用GENNUM視頻處理技術，具有更高兼容性；
7.支持NP-F系列電池：NP-F550（2400mah）；NP-F750（4400mah）；NP-F970 （6600mah）；8.內置ESD靜電保護電路，全方位保護系統安全；
9.安裝簡單方便，即插即用，無需設置。
三、安裝步驟
1、將TX接上電源，P/W同時亮起；連接對應的SDI/HDMI信號源（只能
認其中一路信號；默認輸入SDI）
2、將RX接上電源；P/W同時亮起；連接對應的SDI/HDMI顯示器；可以
同時輸出SDI跟HDMI顯示
3、將發送端和接收端接上，當指示P燈長亮，W燈快閃；對應接口S/H
燈亮起；系統正常運行。

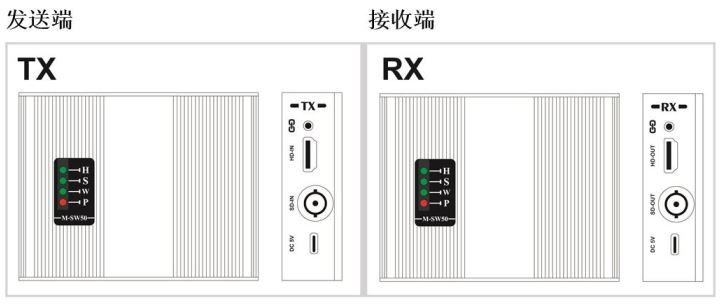

四、接口說明
|
端口名稱 |
功能描述 |
|
SD IN/HD IN、SD OUT/HD OUT |
SDI/HDMI 輸入/輸出 |
|
DC/5V |
USB Type-c電源輸入 |
|
|
配對/通道切換 |
|
指示燈名稱 |
功能描述 |
|
H（HDMI） |
連接指示燈（長亮） |
|
S（SDI） |
連接指示燈（長亮） |
|
W（WIFI） |
WIFI指示燈（快閃：連接成功；長亮：沒連接上） |
|
P（電源） |
電源指示燈（長亮） |
五、技術參數
參數名稱 詳細說明 視頻 SMPTE 424M（SDI） SD-SDI、HD-SDI、3G-SDI 壓縮格式 H.265 視頻帶寬 5~8MHz SDI接口帶寬 2.97 Gbit/s 支持分辨率 1920x1080 1600x1050 1600x900 1440x900 1400x1050 1360x768 1280x720 1024x768 接口 HDMI-A；RG-59（SDI） 阻抗 100Ω（HDMI）；75Ω（SDI） 傳輸延時 100毫秒 WIFI 射頻功率 21dbm 無線標準 802.11a、802.11n、802.11ac 信號方向 單向 無線頻率 5150~5250MHz、5475~5850MHz 傳輸距離 空曠環境下100M 調制模式 OFDM 其他 電源 電源適配器：DC 5V2A 最大功耗 MAX 10W 溫度 工作溫度：0℃ ~ +70℃ 濕度 工作濕度：5% ~ 90% 外形尺寸 107*90*45mm 質保 1年免費保修
六、設備清單
1.發送端 x1臺
2.接收端 x1臺
3.天線 x4根
4.電源適配器 x2個
5.SDI線 x1條
6.用戶手冊 x1本
七、配對方式
a.一對一時工廠出貨前配對好，不需要另外配對； b.一對多時需要按以下步驟配對： 1.TX和RX分別上電，等待10-20秒，TX和RX的P（紅燈）和W（綠燈）長亮；通電的狀態下，分別按著TX和RX的配對鍵 2.用HDMI線連接RX的HD-OUT和TX的HD-IN(注意：HDMI線先接RX，再接TX)，此時，RX的W（綠燈）會從閃爍轉為長亮，TX的W（綠燈）閃爍，WIFI配對成功 3.配對時RX的W一直閃爍超過5秒，可能配對失敗，請斷電，按流程重新配對 *4.（重點）配對成功后，重新上電，拔掉配對時的HDMI線，正常連接使用
八、故障排除

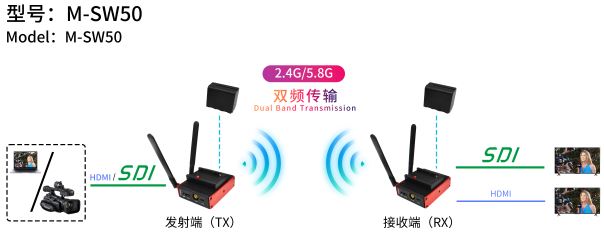

a.當RX跟TX沒有連接上WIFI信號時，顯示器會提示“Searching TX”； b.當TX跟RX已連接，但TX沒有檢測到HDMI輸入信號時，會提示 “Check TX’s input signal”； c.當出現不支持的分辨率時，會提示“Not supported, change source 九、連接圖
，直到W燈快閃
