一、產品簡介

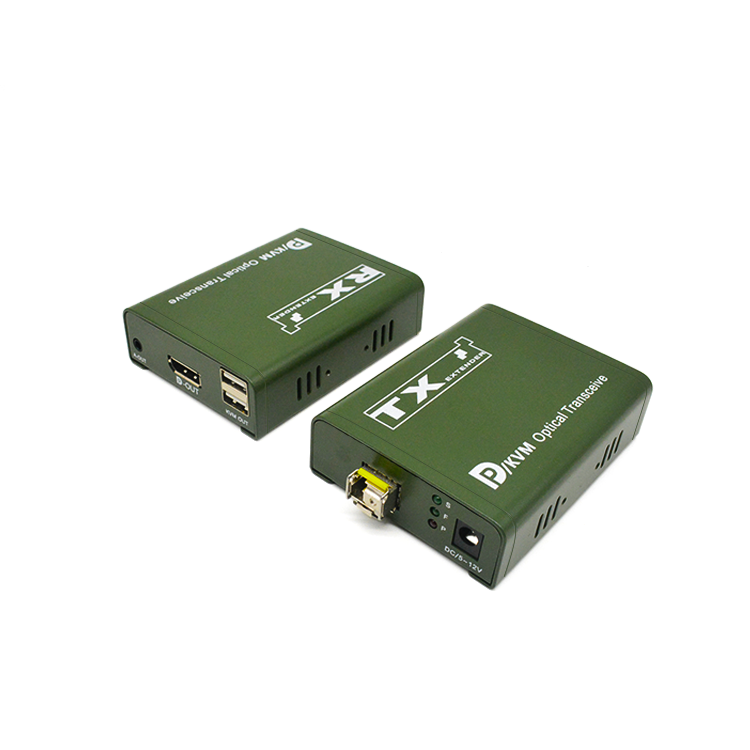

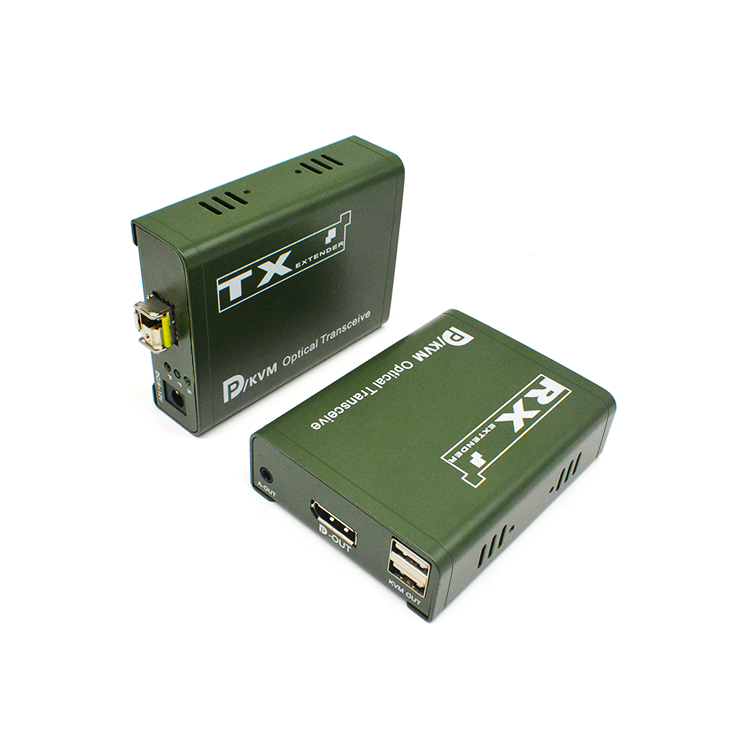

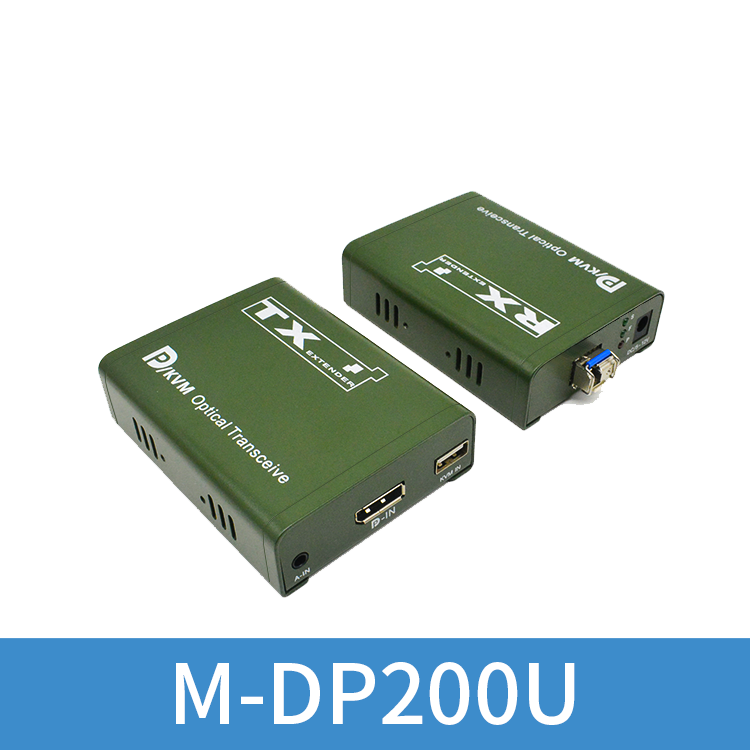

M-DP200U光纖延長器通過單根光纖非壓縮長距離地傳輸高清視頻信號，發送端支持KVM功能，能夠使用鍵盤鼠標操作遠端設備，支持內嵌式音頻輸入和輸出，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的DP信號延長方式

二、主要特性
1.通過光纖非壓縮長距離地傳輸DP視頻和音頻信號，可達20公里
2.高清視頻信號分辨率最高可達到1920*1200P@60Hz；1600X1200@60Hz
3.支持KVM功能，能夠使用鍵盤鼠標操作遠端設備
4.支持單向內嵌式獨立音頻輸入及分離音頻輸出
5.符合DP V1.3標準
6.符合HDCP1.2– 高帶寬數字內容保護技術
7.支持寬電壓5-12V輸入
8.能夠自動識別和配置各種顯示模式
9.內置自動均衡系統，畫面流暢，清晰，穩定
10.內置ESD靜電保護電路，全方位保護系統安全
11.安裝簡單方便，即插即用，無需設置

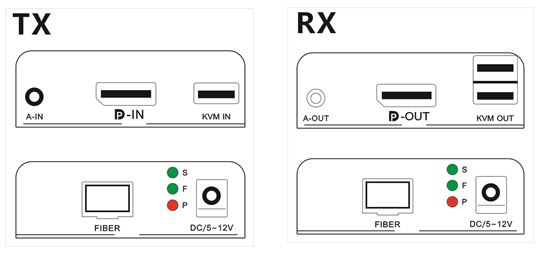

三、接口說明

四、技術參數

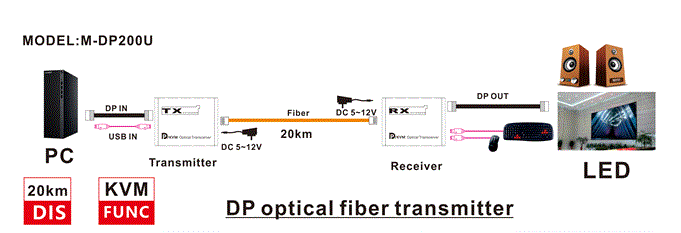

五、安裝步驟

1、將DP信號源接入延長器發送端的input，output連接顯示設備（如
電腦、拼接屏；工控機等）；
2、將延長器接收端連接到顯示設備（如電腦/拼接屏/工控機等）；
3、使用單模光纖連接發送端與接收端的光纖接口；
4、使用一根3.5公對公音頻線連接音頻輸入端或輸出端，實現接口相接；
5、使用USB線將發送端的鍵盤鼠標信號連接至電腦主機或矩陣/工控機，鍵盤
鼠標連接至接收端；
6、將發送端和接收端接上電源，當指示燈正常亮起（P常亮；S常亮；F快閃），系統正常運行。

六、設備清單

1. DP延長器發送端 x1臺
2. DP延長器接收端 x1臺
3. USB線 x1條
4. 電源適配器 x2個
5. 用戶手冊 x1本
